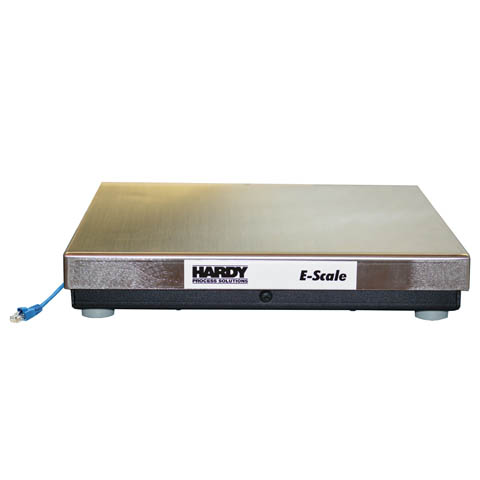

Das neueste E-Scale-Design bringt die Strom- und Netzwerkanschlüsse an den Rand der Waage, so dass der Benutzer die Waage vollständig anschließen kann. Mit ihrer robusten Konstruktion und den Oberteilen aus rostfreiem Stahl eignen sich die E-Scales hervorragend für die Verarbeitung von trockenen Lebensmitteln sowie für Labor- und Industrieinstallationen. Die E-Scale-Produktreihe von Tischwaagen ist in einer Vielzahl von Konfigurationen mit einer integrierten Schnittstelle für den direkten Anschluss an eine SPS, PAC, DCS oder einen PC erhältlich. Alle E-Scale-Waagen sind standardmäßig in den Größen 12 "x12" und 24 "x24" erhältlich und haben eine Kapazität von 15 kg bis 600 kg (33 lbs - 1300 lbs).
Die Abdeckungen sind alle aus rostfreiem Stahl und daher besonders langlebig. Die Sockel haben keine Lager, Wasserwaagen oder beweglichen Teile, die beschädigt werden oder verschleißen können. Sie sind standardmäßig mit Hardy Process Toolbox-Funktionen ausgestattet, einschließlich Waversaver®, C2®, Webserver und Rockwell Automation-Integrationstools wie Faceplates und Add-on-Profile.
E-SCALE-6500**
IIoT-fähige Waage mit integrierter Gewichtsverarbeitung und Kommunikation. Es wird kein DIN- oder Schalttafelplatz benötigt. Die E-Scale-6500 liefert ein stabiles verarbeitetes Gewicht mit einer Auflösung von 1:10:000 und einer Aktualisierungsgeschwindigkeit von 110 Aktualisierungen pro Sekunde (Prozessor, Anzeige und Kommunikation). Zu den unterstützten Kommunikationsprotokollen gehören:
- EtherNet/IP (-EIP-Modelle)
- Ethernet UDP
- Ethernet TCP/IP (eingebetteter Webserver)
- Modbus RTU
- Modbus TCP (-EIP-Modelle)
** Der Benutzer muss die Waage mit 24 VDC versorgen
E-SCALE-6510**
Die neue E-Scale-6510 verfügt über alle großartigen Funktionen der E-Scale-6500, bietet aber zusätzlich einen analogen 4-20 mA-Anschluss. Sie wurde für Standorte entwickelt, die noch mit Analogkommunikation arbeiten, aber in Zukunft auf EIP aufrüsten wollen, und bietet einen klaren Aufrüstungspfad.
E-SCALE-6610*
Kann bis zu 20 Waagen versorgen, die bis zu 50 Fuß vom Anfang bis zum Ende an ein einzelnes Hardy HI 6600 Gateway-Modul angeschlossen sind. Das Gateway-Modul bietet eine einzelne Ethernet-Verbindung zurück zum PLC/PAC oder PC - es ist keine zusätzliche Stromversorgung erforderlich! Das Gateway-Modul verfügt über ein optionales Mehrkanal-Display für den Schalttafeleinbau, das zur Bedienung der angeschlossenen E-Waagen verwendet werden kann.
Die HI6600-Gateway-Kommunikation umfasst:
- EtherNet/IP (-EIP-Modelle)
- Profibus-DP (-DP-Modelle)
- Ethernet TCP/IP (eingebetteter Webserver)
- Modbus RTU
Selbst in lauten Umgebungen mit übermäßigen mechanischen Vibrationen bietet der E-Scale-6610 eine gleichmäßige Auflösung von 1:10:000 mit 110 Aktualisierungen pro Sekunde über seine verschiedenen Kommunikationsprotokolle.
* Erfordert ein Hardy HI 6600 Gateway-Modul
Konstruktion des Plattentellers
- 304 Edelstahl (alle Modelle)
- Größe: 12 x 12: 11,75" x 11,75" oder 298 mm x 298 mm; 24 x 24: 23,62" x 23,62" oder 600 mm x 600 mm
Nennleistung
- 0,900 ±0,0009mV/V
Kombinierter Fehler
- 0,030 %R.O.
Kriechen @ 30 min
- 0,030 % V.E.
Nullabgleich
- 5,0 % V.E.
Temp-Effekt Ausgang
- 0,0015 % R.O./°F
Temp-Effekt-Empfindlichkeit
- 0,0008 % R.O./°F
Komp.Temperaturbereich
- -10 - +40°C
Betriebstemperaturbereich
- -10 - +65°C
Eingangswiderstand
- 297,5 ± 10% Ohm
Ausgangswiderstand
- 250 ± 5% Ohm
Sichere Lastgrenze
- 300 % Emax
Maximale Last
- 400 % Emax
Max. Fehler bei Kurvenfahrt
- 0,06% 1/2 Volllast, 1/2 Weg zur Ecke
Auflösung
- Stabiles verarbeitetes Gewicht 1:10.000
- Maximale angezeigte Auflösung: 1:999,999
- Interne Auflösung 1:8.388.608
Aktualisierungsrate
- 110 Mal pro Sekunde (verarbeitetes Gewicht, Anzeige, Kommunikation)
- Unverarbeitetes Gewicht (A/D-Wandlung) 4800-mal pro Sekunde
Modi
- Brutto, Netto, Zählen
Maßeinheiten
- Unze, Pfund, Tonne, Gramm, Kg, Stück
Gewichtsverarbeitung
- WAVERSAVER®: 0,25 Hz bis 7,5 Hz
- Mittelwertbildung: 1 bis 255 vom Benutzer in einzelnen Schritten wählbar
Kalibrierungsmethoden:
- C2®-Kalibrierung ohne Prüfgewichte
- Traditionelle Kalibrierung mit Prüfgewichten
Kommunikationsschnittstelle
- Klemme, RJ-45 (6500)
- RJ45 / Cat5e (6610)
Optionales Display HI 6110 (6610 nur über Gateway-Modul)
- 80:1-Kontrastverhältnis mit einer effektiven Anzeigefläche von 4,3 Zoll
- 140° Betrachtungswinkel
- Steuerung, Konfiguration und Anzeige von ein bis vier Waagen über ein einziges Bedienfeld
Stromversorgung
- 24 VDC aus mitgelieferter Stromquelle (6500 Modelle)
- 24 VDC, Klasse 2 Quelle, max. 3,9 Watt vom HI 6600 Gateway (6610 Modelle)
Zulassungen
- UL und CUL, RoHS3 und REACH
Garantie
- Zwei Jahre Garantie auf Verarbeitungsfehler
Die Hardy-Prozess-Toolboxist eine Reihe von Produktivitätswerkzeugen, die industrielle Wägefunktionen unterstützen. Jedes Tool spart Zeit, erhöht die Genauigkeit, verbessert die Effizienz oder verringert das Risiko bei Prozesswägeanwendungen, einschließlich WAVERSAVER® zur Beseitigung von Vibrationen, C2® elektronische Kalibrierung und Integrated Technician®, um nur einige zu nennen.
Die E-Scale verfügt über die folgenden Toolbox-Technologien:
WAVERSAVER®-Schwingungsdämpfer
Die WAVERSAVER-Kerntechnologie von Hardy eliminiert die Auswirkungen von Umgebungsvibrationen auf das Gewichtssignal der Waage und liefert nur echte Daten für eine schnelle und genaue Gewichtsanzeige.
NUR E-Scale-6500-XP
Hardy's zum Patent angemeldetes WAVERSAVER+zum Patent angemeldete adaptive Algorithmus wählt aus einer Reihe von 7 Rauschfiltern aus und verwendet die optimale Mischung, um ein stabiles Gewicht unter statischen Bedingungen zu gewährleisten.
C2® (oder eCAL) Elektronische Kalibrierung
Das Kernmerkmal von Hardy C2® ( oder eCAL, wie es in China genannt wird) ermöglicht eine schnelle und einfache elektronische Kalibrierung eines Wägesystems, ohne dass schwere Prüfgewichte benötigt werden.
INTEGRATED TECHNICIAN® Bedienerdiagnose
Die Kernfunktion INTEGRATED TECHNICIAN (IT) von Hardy unterstützt Sie bei der Fehlersuche in Ihrem Wägesystem und der Diagnose von Problemen über die Vorderseite des Geräts oder über die SPS. Diese Tests zeigen Systemgewichte, Spannungen und Pass/Fail-Anzeigen an, um ein Problem auf das Gerät, die Verkabelung oder die Sensoren zu beschränken und so die Wartungskosten zu senken.
Eingebetteter Webserver
Greifen Sie über einen beliebigen Computerbrowser auf Ihr Gerät zu, um die Einrichtung zu erleichtern und eine schnelle und einfache Diagnose zu ermöglichen. Verwenden Sie den Embedded Web Server, um alle Parameter von einem beliebigen Ort im Ethernet-Netzwerk aus einzustellen.
