Kleine Größe, hohe Leistung!

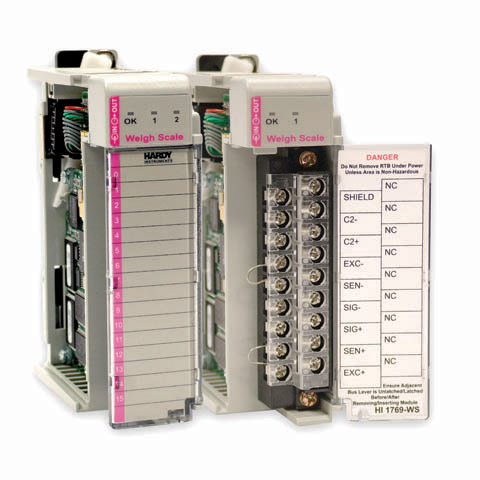

Hardy HI 1769-WS und -2WS sind Einkanal-Waagenmodule in SPS-Bauweise für den Einsatz mit Allen-Bradley MicroLogix® 1500- und CompactLogix®-Steuerungen. HI 1769-WS und -2WS lesen und konditionieren Gewichts- und Diagnosedaten von Dehnungsmessstreifen-Wiegesensoren oder Wägezellen bis zu hundert Mal pro Sekunde und übertragen diese Daten über die E/A-Chassis-Backplane an den SPS-Prozessor.
Superleichte Integration
- Kostenlose Add-On-Profile
- Kostenlose Faceplate/AOIs für HMIs
- Direkte Back-Plane-Konnektivität
Das Modul HI 1769-WS reduziert die Installationskosten, da es kein externes, eigenständiges Waageninstrument mit einer kabelgebundenen Kommunikationsverbindung zur SPS benötigt. Dank der hohen Auflösung kann das Modul große Totlasten und eine Überdimensionierung der Lastsensoren tolerieren und dabei eine hohe nutzbare Auflösung beibehalten.
Das WS-Modul liefert eine Gleichstromerregung von 5 Volt zur Ansteuerung von bis zu vier 350-Ohm-Kraftsensoren oder -Wägezellen in Verbindung mit einer einzigen Waage. Das 2WS unterstützt bis zu acht 350-Ohm-Wägezellen mit zwei Waagen. Beide unterstützen zusätzliche Wägezellen mit einer externen Stromversorgung.
Das HI 1769-WS enthält die folgenden Kernfunktionen der Hardy Process Toolbox
WAVERSAVER®, C2® elektronische Kalibrierung INTEGRATED TECHNICIAN® (IT).
Rockwell Add-On-Profil (AOP)
Konfigurieren Sie das HI 1769-WS schnell und einfach über die SPS-Software auf einem PC für Ihre Anwendung. Eine Frontplatte macht die Verwendung der Module unglaublich einfach, da die üblichen Wägefunktionen in die Frontplatte integriert sind.
Laden Sie die HI 1769-WS AOP-Dateien herunter.
Besuchen Sie unsere Fallstudien oder Anwendungshinweisezur Dosiersteuerung, um mehr zu erfahren. Die Prozesswägelösungen von Hardy sind einfach zu installieren, zu konfigurieren, in Betrieb zu nehmen und zu bedienen. Sie sind leicht zu warten und sparen Ihnen Zeit, Geld, Rohstoffe und/oder Endprodukte.
Stromversorgung
- Wird von der Backplane des Racks geliefert: +5Vdc
Backplane-Strom
- < 0,5 Ampere @ 5Vdc
Eingänge
- Signal, -0,3 mV bis +15,3 mV
- Abtastung, +5Vdc
- C2® Elektronische Kalibrierung Diagnosedaten
Ausgänge
- Erregung 5Vdc
Gleichtaktunterdrückung
- 100dB bei oder unter 60 Hz (Minimum)
Auflösung
- Intern, 1:8.388.608
Schwingungsfrequenzunterdrückung
- 0,25 Hz und darüber in 5 wählbaren Stufen
- WAVERSAVER®
Gewicht
- 0.6 lb (0.27 kg)
Umgebungsbedingungen
- Betriebstemperatur: 0 bis 60°C (32 bis 140°F)
- Lagertemperatur: -40 bis 65°C (-40 bis 185°F)
Relative Luftfeuchtigkeit
- 5 bis 95% (nicht kondensierend)
Wägemodi
- Netto, Brutto, Veränderungsrate
Kalibrierung
- Elektronisch (C2)
- Traditionell (Prüfgewichte)
Umrechnungsrate
- 100 Aktualisierungen pro Sekunde
Zulassungen
- UL/CUL, CE
- Klasse I, Div 2, Gruppe A, B, C & D
- RoHS3 und REACH
Anzeigen
- "OK" Modulstatus, zweifarbige LED
- Funktionsdaten "Waage 1", zweifarbige LED
- "Waage 2" Funktionsdaten, zweifarbige LED
Garantie
- Zwei Jahre Garantie auf Verarbeitungsfehler
Alle Spezifikationen können ohne vorherige Ankündigung geändert werden. Bitte wenden Sie sich an das Hardy-Werk oder besuchen Sie unsere Website, um die neuesten Spezifikationen zu erhalten.
Die Hardy-Prozess-Toolboxist eine Reihe von Produktivitätswerkzeugen, die industrielle Wägefunktionen unterstützen. Jedes Tool spart Zeit, erhöht die Genauigkeit, verbessert die Effizienz oder verringert das Risiko bei Prozesswägeanwendungen, einschließlich WAVERSAVER® zur Beseitigung von Vibrationen, C2® elektronische Kalibrierung und Integrated Technician®, um nur einige zu nennen.
Die HI 1769-WS und 1769-2WS verfügen über die folgenden Toolbox-Technologien:
WAVERSAVER®-Schwingungsdämpfer
Die WAVERSAVER-Kerntechnologie von Hardy eliminiert die Auswirkungen von Umgebungsvibrationen auf das Gewichtssignal der Waage und liefert nur echte Daten für eine schnelle und genaue Gewichtsmessung.
C2® (oder eCAL) Elektronische Kalibrierung
Das Hardy C2® ( oder eCAL, wie es in China genannt wird) ermöglicht eine schnelle und einfache elektronische Kalibrierung eines Wägesystems, ohne dass schwere Prüfgewichte benötigt werden.
INTEGRATED TECHNICIAN® Bedienerdiagnose
Die Kernfunktion INTEGRATED TECHNICIAN (IT) von Hardy unterstützt Sie bei der Fehlersuche in Ihrem Wägesystem und der Diagnose von Problemen über die Vorderseite des Geräts oder über die SPS. Diese Tests zeigen Systemgewichte, Spannungen und Pass/Fail-Anzeigen an, um ein Problem auf das Gerät, die Verkabelung oder die Sensoren zu beschränken und so die Wartungskosten zu senken.
