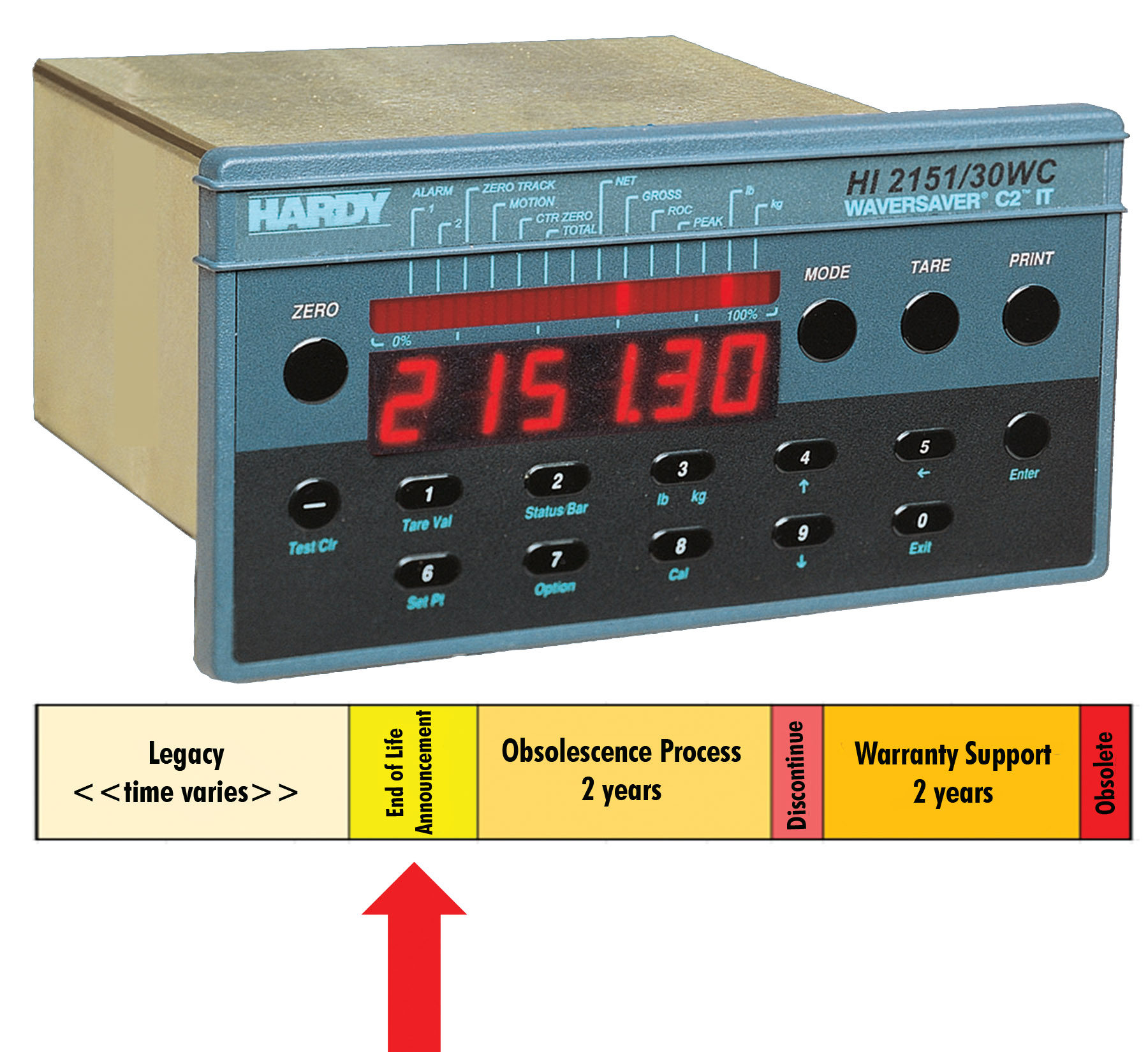

Neuere Modelle verfügbar!
HI6800
HI6850
Allzweck-Wäge-Controller
Der HI 2151/30WC wird für eine Vielzahl von Prozesswägeanwendungen eingesetzt, darunter Dosieren, Mischen, Kontrollwägen, Abfüllen/Dosieren, Kraftmessung, Füllstand nach Gewicht und Überwachung der Gewichtsrate.
Hinweis für nicht-RoHS-konforme Konstruktion
Als eigenständiges Produkt kann das HI 2151/30WC bis zu acht Sollwertrelais (2 Standard-Form C) steuern und Daten über analoge, serielle, Profibus DP- oder BCD-Kommunikation übertragen. Die Daten werden alphanumerisch auf der sechsstelligen LED-Anzeige mit vierzehn Segmenten und grafisch auf der 30-Segment-Bargraph-Anzeige angezeigt. Die Gewichtswerte können entweder auf Netto-, Brutto-, Änderungsrate (ROC), Peak Hold oder summierte Gewichtswerte in Pfund oder Kilogramm basieren.
Das Wägeterminal HI2151/30WC kann auch als Front-End für ein Produktionskontrollsystem verwendet werden, indem es Wägewerte über eine standardmäßige, vom Bediener wählbare serielle Schnittstelle (RS-232, RS-422/485) überträgt und mit speicherprogrammierbaren Steuerungen (SPS), Computern und Druckern verbunden wird. Ebenfalls erhältlich sind optionale Analog- und Profibus-Schnittstellen für die Kommunikation mit speicherprogrammierbaren Steuerungen.
Ein 20-Bit-Analog-Digital-Wandler im Wäge-Controller aktualisiert zwanzig (20) Mal pro Sekunde und ermöglicht eine Anzeigeauflösung von 985.000 Zählungen. Dadurch ist das Gerät in der Lage, große "tote" Lasten und eine Überdimensionierung der Wägezellen/Sensoren zu tolerieren und dennoch eine ausreichende Auflösung für eine genaue Gewichtsmessung und -steuerung zu bieten. Befehle können über die Kommunikationsanschlüsse oder lokal über die Tastatur an der Vorderseite in das Gerät eingegeben werden. Ein Teil der Tasten kann gesperrt werden, um den Zugriff des Bedieners zu begrenzen und die Daten zu schützen.
Die Prozesswägelösungen von Hardy sind einfach zu installieren, zu konfigurieren, in Betrieb zu nehmen und zu bedienen. Sie sind leicht zu warten und sparen Ihnen Zeit, Geld, Rohstoffe und/oder Endprodukte. Besuchen Sie unsere Fallstudienoder Anwendungshinweiseum mehr zu erfahren.

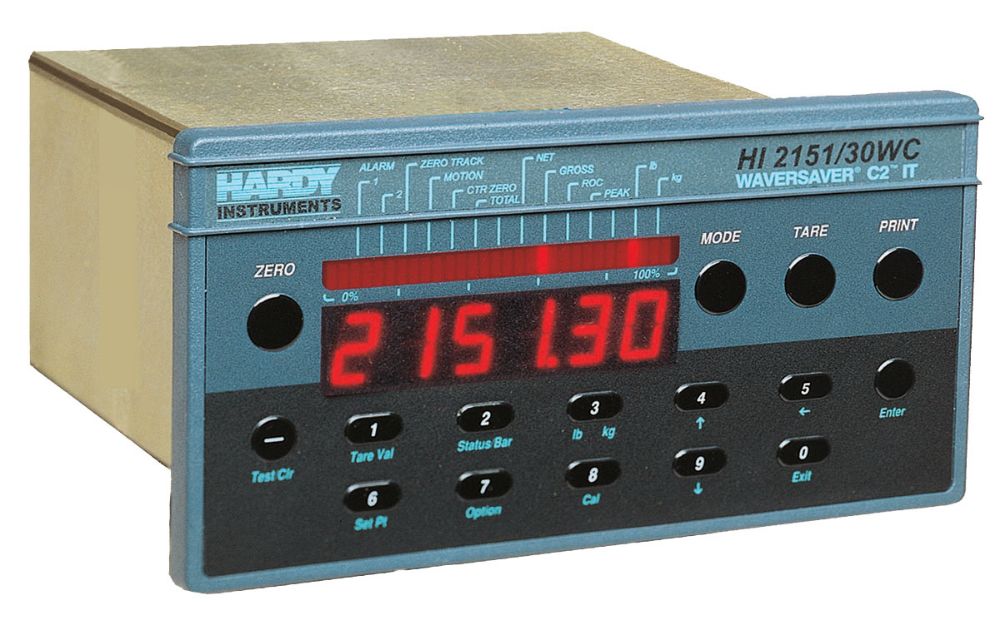

HI 2151/30WC
Anzeige
- Alphanumerisch: 6 Stellen, 14 Segmente, rote LED
- Balkendiagramm: 30-Segment-LED
Aktualisierungsrate
- 20 Mal pro Sekunde
Mittelwertbildung
- Gleitend bis zu 200 Messwerte in Schritten von einer Einheit
Auflösung
- Anzeige: 1:985.000 (3mV/V Wägezellen)
- Intern: 1:1,048,000
Genauigkeit
- 0,0015% Nicht-Linearität
Stabile Gewichtsanzeige
- WAVERSAVER® mindestens 0,25Hz
Kalibrierungstechniken
- Elektronische C2®-Kalibrierung
- Traditionelle Kalibrierung mit Prüfgewichten
- Softkalibrierung mit manueller Eingabe der Wägezellendaten
Sollwerte
- Zwei interne Form-C-Relais
- Sollwert (Zielgewicht)
- Preact (Auslösepunkt)
- Totzone (Rückstellung)
- 115 VAC, 3 Ampere, Form C
Datensicherheit
- Sicheres Speichermodul (SMM)
Eingebaute Diagnostik
- INTEGRIERTER TECHNIKER (IT)®
Lastpunkt-Erregung
- Interne 5-VDC-Stromversorgung zur Ansteuerung von bis zu acht 350-Ohm-Wägezellen
Standard-Vernetzungsoptionen
- RS 232: Vollduplex (-A1)
- EIA 422: Vollduplex (-A2)
- EIA 485: Halbduplex (-A3)
- Harte Verbindung LAN
Gleichtaktunterdrückung
- 100 dB bei 50-60 Hz
Leistungsbedarf
- 120/240 VAC, ±10 %, 47-63 Hz
- 10 Watt mit installierten Optionen
Betriebstemperatur
- -10° bis +50°C (14° bis 122°F)
Luftfeuchtigkeit
- 0-90% nicht kondensierend
Eingänge
- 8 Fernfunktionen
Zulassungen
- NTEP, Kanada Gewichte und Maße
- Gefahrenzone FM Klasse I, II, III Div. 2 Gruppen A-G
- UL
Garantie
- Zwei Jahre Garantie gegen Verarbeitungsfehler
Alle Spezifikationen können ohne vorherige Ankündigung geändert werden. Bitte wenden Sie sich an das Hardy-Werk oder besuchen Sie unsere Website, um die neuesten Spezifikationen zu erhalten.
Die Hardy-Prozess-Toolboxist eine Reihe von Produktivitätswerkzeugen, die industrielle Wägefunktionen unterstützen. Jedes Tool spart Zeit, erhöht die Genauigkeit, verbessert die Effizienz oder verringert das Risiko bei Prozesswägeanwendungen, einschließlich WAVERSAVER® zur Beseitigung von Vibrationen, C2® elektronische Kalibrierung und Integrated Technician®, um nur einige zu nennen.
Die HI 2151/30WC verfügt über die folgenden Toolbox-Technologien:
WAVERSAVER®-Vibrationsunterdrückung
Die WAVERSAVER-Kerntechnologie von Hardy eliminiert die Auswirkungen von Umgebungsvibrationen auf das Gewichtssignal der Waage und liefert nur echte Daten für eine schnelle und genaue Gewichtsmessung.
C2® (oder eCAL) Elektronische Kalibrierung
Das Hardy C2® ( oder eCAL, wie es in China genannt wird) ermöglicht eine schnelle und einfache elektronische Kalibrierung eines Wägesystems, ohne dass schwere Prüfgewichte benötigt werden.
INTEGRATED TECHNICIAN® Bedienerdiagnose
Die Kernfunktion INTEGRATED TECHNICIAN (IT) von Hardy unterstützt Sie bei der Fehlersuche in Ihrem Wägesystem und der Diagnose von Problemen über die Vorderseite des Geräts oder über die SPS. Diese Tests zeigen Systemgewichte, Spannungen und Pass/Fail-Anzeigen an, um ein Problem auf das Gerät, die Verkabelung oder die Sensoren zu beschränken und so die Wartungskosten zu senken.
Sicheres Speichermodul speichert Konfigurationsdaten
Das Hardy Secure Memory Module (SMM) für das HI 2151/30WC ist eine firmeneigene Karte zur automatischen Sicherung wichtiger Wägesystemdaten, die innerhalb weniger Minuten auf einen anderen Controller übertragen werden können.
