Dehnungsmessstreifen-Transmitter
Der Hardy HI 2204LT Messumformer wird versiegelt und vergossen geliefert, um typischen industriellen Umgebungen standzuhalten. Er verfügt über eine Nullpunktverschiebung zur Beseitigung von Totlast, eine Nullpunktfeineinstellung zum Ausgleich kleiner Unterschiede zwischen Wägezellen/Punkten und eine Messspanneneinstellung zur Festlegung des Betriebsbereichs für die "aktive Last".
Hinweis für nicht RoHS-konforme Konstruktion
Der Messumformer erzeugt eine strombegrenzte 5-VDC-Erregerspannung, die die Wägezelle/den Messpunkt etwa 90 Mal pro Sekunde kurzzeitig mit Strom versorgt und das abgelesene Signal in einen 4-20-mA-Ausgang umwandelt. Der Messumformer wird in erster Linie für Füllstands-, Gewichts- und Kraftmessanwendungen eingesetzt.
Der HI 2204LT ist in der Lage, sein volles 4-20-mA-Signal zu entwickeln, während er eine "Live-Last" von nur 33 % der gesamten Wägezellenkapazität benötigt. Dies gilt selbst dann, wenn vier 3 mV/V, 350-Ohm-Wägezellen/-punkte verwendet werden.

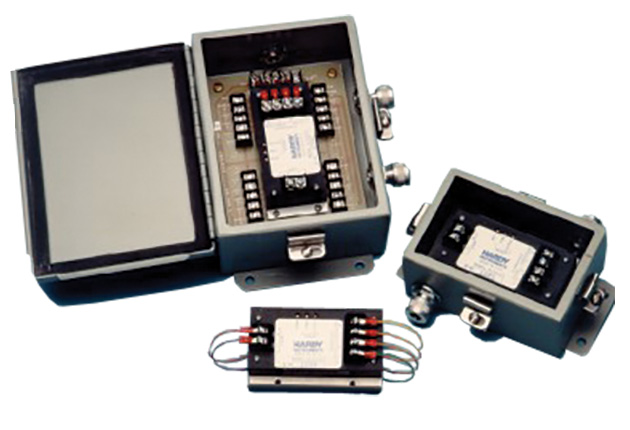

Der Transmitter ist entweder in einem optionalen Summierkasten aus lackiertem Stahl nach NEMA 4 (-A3) oder aus Edelstahl nach NEMA 4X (-A5) für Systeme mit mehreren Wägezellen erhältlich.
Die Prozesswägelösungen von Hardy sind einfach zu installieren, zu konfigurieren, in Betrieb zu nehmen und zu bedienen. Sie sind leicht zu warten und sparen Ihnen Zeit, Geld, Rohstoffe und/oder Fertigprodukte. Kontaktieren Sie unsnoch heute, um Gewicht in Ihre Anwendung zu integrieren!
Schleifenleistung
- 15 bis 50 Volt DC über dem Sender
- Die Mindestspannung von 15 V gilt für eine Last von 0 Ohm; zur Mindestschleifenspannung sind 20 Millivolt pro Ohm hinzuzufügen.
- 25 V Mindestschleifenspannung für eine 500-Ohm-Last erforderlich
Ein-Vier-Zellen
- 2 mV/V, 350 Ω Zellen: 50% der Kapazität
- 3 mV/V, 350 Ω-Zellen: 33% der Kapazität
Linearität
- 0,08% der vollen Skala
Ansprechzeit
- 250 Millisekunden
Empfindlichkeit
- 3 mV/V Skalenendwert mit Einstellung auf 1 mV/V
Nullpunkt-Feinabgleich
- Ungefähr 1% des Skalenendwerts
Unterdrückung der Spannungsversorgung
- 0,1% von 15 bis 50 V
- 0,015% von 20 bis 30 V
Wägezellenerregung
- 5 VDC (gepulst)
Temperaturbereich
- 0 bis 60° C
Temperatur-Koeffizient
- 0,025% pro Grad C
Restwelligkeit
- 10 mV p-p bei 20mA an einer 500-Ohm-Last
Garantie
- Zwei Jahre Garantie
Die technischen Daten können ohne vorherige Ankündigung geändert werden.
