Neuere Modelle verfügbar!
HI6800
HI6850
Video zur Migration
Jetzt mit EIP und PROFINET-Kommunikation erhältlich

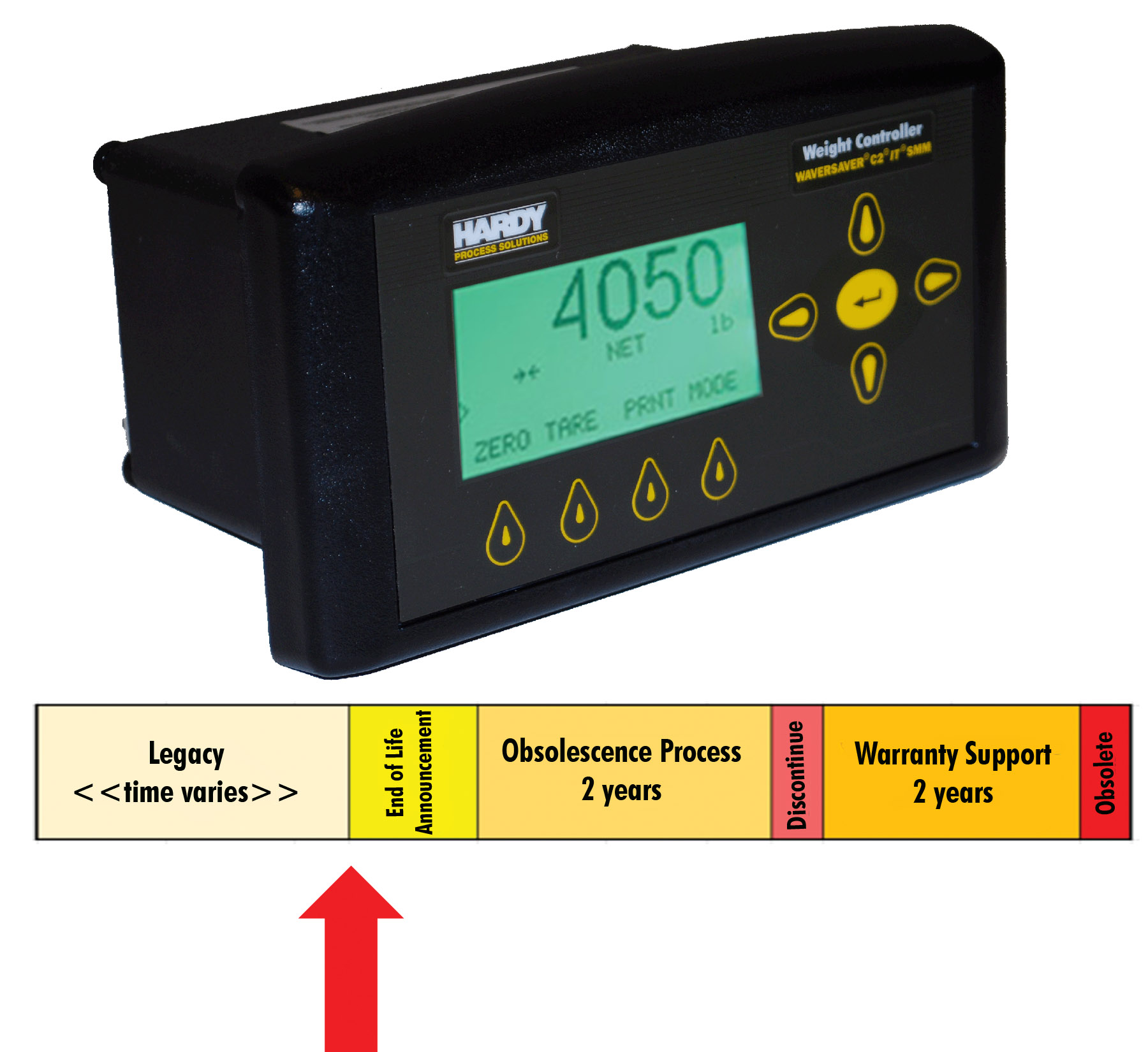

Das HI 4050+ ist ein schneller, hochauflösender Gewichtsregler, der dazu beiträgt, den Arbeitsaufwand zu reduzieren, den Produktionsdurchsatz zu beschleunigen und die Qualität und Sicherheit des Endprodukts zu verbessern. Das HI 4050+ fungiert als Front-End-Gewichtskontrolle für ein SPS-, PC- oder DCS-System. Es kann auch als eigenständiger Wäge-Controller oder Monitor eingesetzt werden.
Schnelle und stabile Wägemessungen
Mit einer wählbaren Aktualisierungsrate von 100 oder 250 Aktualisierungen pro Sekunde, der WAVERSAVER-Konditionierung und dem neuen WAVERSAVER+ von Hardy (zum Patent angemeldete adaptive Filteralgorithmen) zeigt das HI 4050+ schnell genaue, stabile Messwerte an. Mit einer verarbeiteten Gewichtsauflösung von 1:30.000 und einer adressierbaren Auflösung von 1:100.000 bietet das HI 4050+ präzise Gewichtsmesswerte.
Buchen Sie eine virtuelle One-on-One-Demo, um das HI 4050+ in Aktion zu erleben!
Machen Sie eine Online-Testfahrt
Das HI 4050+ lässt sich modular konfigurieren, um Ihren Anwendungen gerecht zu werden:
- Spezifizieren Sie es mit oder ohne Display
- Wählen Sie entweder AC- oder DC-Stromversorgung
- Fügen Sie die für Sie passende digitale E/A-Option hinzu
- Wählen Sie ein Kommunikationsnetzwerk: EtherNet/IP, PROFINET, DeviceNet, Profibus, Modbus TCP/IP, oder Analog
Geringer Platzbedarf - Die Steuerungen der Serie HI 4050+ sind so konzipiert, dass sie den Platz auf der Schalttafel optimal ausnutzen und nur 76,2 mm (3 Zoll) tief sind.
Einfache Installation - Es sind keine speziellen Werkzeuge oder Fachkenntnisse erforderlich. Bohren Sie einfach fünf bis neun Standardlöcher in Ihre Schalttafel und befestigen Sie das Tastaturdisplay auf der Vorderseite. Es ist kein rechteckiger Ausschnitt erforderlich. Das Gehäuse des Controllers kann an der Rückseite der Schalttafel oder in einer Entfernung von bis zu 100 Fuß an einer DIN-Schiene befestigt werden. Sie haben die Wahl zwischen einer Panel-/Remote-Montage, einer DIN-Schienenmontage und einer Wandmontage.
Einfache Einrichtung - Verwenden Sie den integrierten Webserver, um die Geräteparameter von einem beliebigen Standort im Ethernet-Netzwerk aus einzustellen. Die Einrichtung erfolgt schnell und einfach über die Tasten auf der Vorderseite und das LCD-Display. Ein Rockwell Add-On-Profil (AOP) ermöglicht eine einfache Konfiguration mit RSLogix.
Zugänglichkeit - Über den integrierten Ethernet-Kommunikationsport des HI 4050 Gewichtsmessgeräts können Benutzer Daten innerhalb einer Produktionsanlage austauschen, wodurch der Zeit- und Kostenaufwand für eine neue Netzwerkverkabelung entfällt. Mit dem sicheren Speichermodul (SMM) können Sie sogar Konfigurationsdaten problemlos von einem Gerät auf ein anderes übertragen.
Der Gewichtsregler HI 4050+ enthält die Hardy Process Toolbox mit wichtigen Kernfunktionen:
- Sicheres Speichermodul (SMM®-SD) zur automatischen Speicherung von Konfigurationsdaten und zur einfachen Übertragung von einem Wäge-Controller zum anderen
- C2® Elektronische Kalibrierung ohne Prüfgewichte
- INTEGRATED TECHNICIAN® zur Fehlerbehebung und Diagnose Ihres Wägesystems
- WAVERSAVER® zur Eliminierung von Umgebungsvibrationen und für schnelle, genaue Gewichtsmessungen
- WAVERSAVER+ adaptiver Filteralgorithmus zur Optimierung schneller Gewichtsmessungen unter ungünstigen Bedingungen
Besuchen Sie unsere Fallstudienoder Anwendungshinweiseüber industrielles Wägen, um mehr zu erfahren. Die Prozesswägelösungen von Hardy sind einfach zu installieren, zu konfigurieren, in Betrieb zu nehmen und zu bedienen. Sie sind leicht zu warten und sparen Ihnen Zeit, Geld, Rohstoffe und/oder Endprodukte.
Um ein HI 4050 zu bestellen, verwenden Sie unser Bestellung des HI 4050 oder HI 4060 leicht gemachtund das Arbeitsblatt im Abschnitt Dokumente und Downloads.
Auflösung
- Handelsüblich 1:10.000
- Stabiles verarbeitetes Gewicht 1:30.000
- Maximale angezeigte Auflösung 1:999.999
- Maximal adressierbare Auflösung 1:8.388.608
Wählbare Aktualisierungsrate
- Anzeige, Kommunikation und Gewichtsverarbeitung: 110 oder 250 Mal pro Sekunde
- Unverarbeitetes Gewicht (A/D-Wandlung): 4800-mal pro Sekunde
Anzeige
- 64x128 LCD-Display mit Hintergrundbeleuchtung
Mittelwertbildung
- Gleitend bis zu 250 Messwerte in Schritten von einer Einheit
Leistung
- Anzeige: 1:985.000 (3mV/V Wägezellen)
- Intern: 1:1,048,000
Standard-Schnittstellen
- Ethernet: 10/100base T; integrierter Webserver
- Seriell RS 232: Simplex zum Drucker oder zur Fernanzeigetafel
Stabile Gewichtsanzeige
- WAVERSAVER® 0,25 Hz Minimum bis 25,0 Hz Maximum
- Der zum Patent angemeldete dynamische Algorithmus WAVERSAVER+ verbessert die Stabilität statischer Gewichtsmessungen um das 3-fache
Kalibrierungstechniken
- C2® elektronische Kalibrierung ohne Prüfgewichte
- Traditionelle Kalibrierung mit Prüfgewichten
Maßeinheiten
- Lb, lb/oz, oz, Tonne, kg, g, t
Ausgänge
- Vier optionale 5 bis 24VDC (DIO)
Modus
- Brutto, netto, verfügbare Änderungsrate (ROC)
Lastpunkt-Erregung
- 5VDC Strom treibt bis zu acht 350-Ohm-Wägezellen an
Digitale Eingänge
- Drei mappbare, nicht isolierte
- Drei optionale mappbare, isolierte (DIO)
Leistungsbedarf
- AC: 110-240VAC, 47-63Hz
- DC: 24VDC
- Maximal 10 Watt
Betriebstemperatur
- HI4050-AC: -10° bis +40°C (14° bis 104°F)
- HI4050-DC: -10° bis +60°C (14° bis 140°F)
Lagertemperatur
- PM: -30° bis +70°C (-22° bis 158°F)
- DR: -40° bis +85°C (-40° bis 185°F)
Gehäuse
- Schalttafel-/Fernmontage
- DIN-Montage
- Wandhalterung aus rostfreiem Stahl
Abmessungen
- Frontplatte: 4 "h x 7 "b x 0,725 "d (101,6h x 177,8w x 18,4d mm)
- Gehäuse: 2,98" H x 5,65" B x 3" T (75,7h x 143,5w x 76,2d mm)
- Wandhalterung: 11,50" H x 8,28" B x 5,54" T (292,1h x 210,3w x 140,6d mm)
Zulassungen
- CE, NTEP, Kanada Gewichte und Maße
- UL/CUL, CB-Schema
- EtherNet/IP-Zulassung von ODVA
- PROFINET-Zulassung von PII
- RoHS3 und REACH
Garantie
- Zwei Jahre Garantie gegen Verarbeitungsfehler
Alle Spezifikationen können ohne vorherige Ankündigung geändert werden. Bitte wenden Sie sich an das Hardy-Werk oder besuchen Sie unsere Website, um die neuesten Spezifikationen zu erhalten.
Die Hardy-Prozess-Toolboxist eine Reihe von Produktivitätswerkzeugen, die industrielle Wägefunktionen unterstützen. Jedes Tool spart Zeit, erhöht die Genauigkeit, verbessert die Effizienz oder verringert das Risiko bei Prozesswägeanwendungen, einschließlich WAVERSAVER® zur Beseitigung von Vibrationen, C2® elektronische Kalibrierung und Integrated Technician®, um nur einige zu nennen.
Das HI 4050 verfügt über die folgenden Toolbox-Technologien:
C2® (oder eCAL) Elektronische Kalibrierung
Das Kernmerkmal von Hardy C2® ( oder eCAL, wie es in China genannt wird) ermöglicht eine schnelle und einfache elektronische Kalibrierung eines Wägesystems, ohne dass schwere Prüfgewichte benötigt werden.
INTEGRATED TECHNICIAN® Bedienerdiagnose
Die Kernfunktion INTEGRATED TECHNICIAN (IT) von Hardy unterstützt Sie bei der Fehlersuche in Ihrem Wägesystem und der Diagnose von Problemen über die Vorderseite des Geräts oder über die SPS. Diese Tests zeigen Systemgewichte, Spannungen und Pass/Fail-Anzeigen an, um ein Problem auf das Gerät, die Verkabelung oder die Sensoren zu beschränken und so die Wartungskosten zu senken.
WAVERSAVER®-Schwingungsdämpfer
Die WAVERSAVER-Kerntechnologie von Hardy eliminiert die Auswirkungen von Umgebungsvibrationen auf das Gewichtssignal der Waage und liefert nur echte Daten für eine schnelle und genaue Gewichtsanzeige.
WAVERSAVER+
Ein zum Patent angemeldeter dynamischer Algorithmus, der die Stabilität statischer Gewichtsmessungen um das Dreifache verbessert.
Eingebetteter Webserver
Greifen Sie über einen beliebigen Computerbrowser auf Ihr Gerät zu, um die Einrichtung und Diagnose schnell und einfach zu gestalten. Verwenden Sie den integrierten Webserver, um alle Parameter von einem beliebigen Ort im Ethernet-Netzwerk aus einzustellen.
Sicheres Speichermodul speichert Konfigurationsdaten
Das Hardy Secure Memory Module (SMM) verwendet eine Standard-SD-Karte, um wichtige Daten des Wägesystems automatisch zu sichern und sie in wenigen Minuten auf ein anderes Gerät zu übertragen. Sie können die Karte auch verwenden, um die Daten Ihres Controllers auf einem PC zu sichern.
