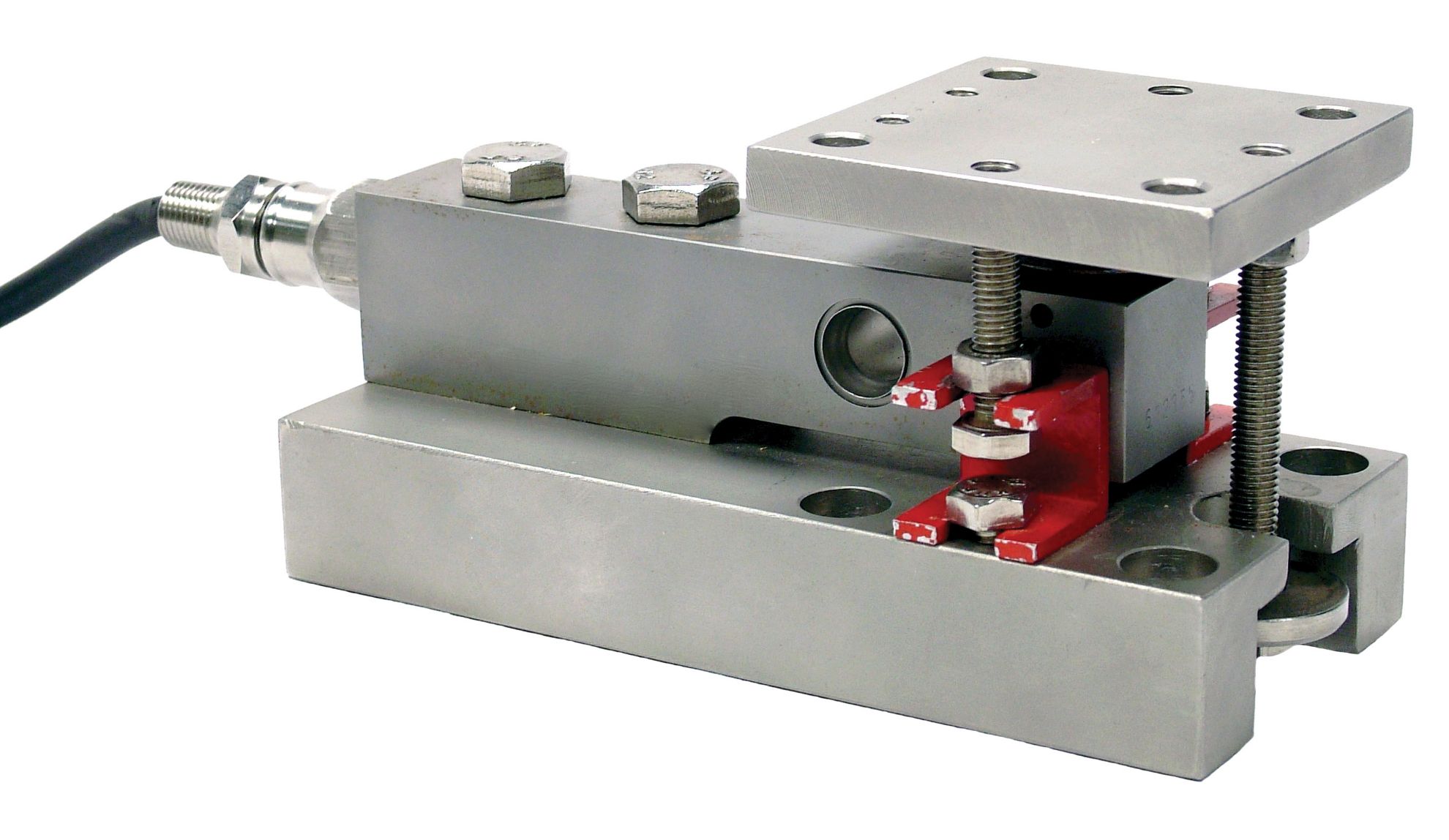

Das gleitende Wägezellensystem der ADVANTAGE®-Serie von Hardy HIHLPS besteht aus mV/V- und mV/V/ohm-angepassten HISBH04-Kraftsensoren aus Edelstahl und Halterungen mit echter hermetischer Abdichtung und elektronischen C2®-Kalibrierungsmöglichkeiten. Der IP68/IP69k-Kraftsensor in Kombination mit der Stoßfänger-, Schieber- und Festmontagekonfiguration bietet den besten Feuchtigkeits- und Korrosionsschutz sowie den besten Schutz vor Abheben (6,6 -15,2 kg) und Seitenkräften und die beste Genauigkeit in Installationen mit hoher Wärmeausdehnung und Vibration. Die feste Montage des Stoßstangenschiebers eignet sich perfekt für Rührwerksbehälter, Rüttelförderer und windbelastete Tanks.
HIHLPS-Halterungen
Load Point mit rostfreier Hardware (-43) oder verzinkter Hardware (-45), Versandgewicht ca. 10-35 lbs. für Halterungen und 4-17 lbs. für jeden Sensor
Ladepunkt mit rostfreier Hardware (-43) oder verzinkter Hardware (-45), Versandgewicht ca. 10-35 lbs. für Halterungen und 4-17 lbs. für jeden Sensor.
Für ein Gefäß mit 3 Beinen wird jeweils 1 feste (F), Stoßfänger (B) und Schieber (S) benötigt.
Für ein Gefäß mit 4 Beinen werden je 1 feste (F), eine Stoßstange (B) und 2 Schieber (S) benötigt.
SPEZIFIKATIONEN HIHLPS-Halterungen
lbs mt FIXED BUMPER SLIDER Teile-Nr.
1,125 0.5 F B S HIHLPS1125-4___
2.25K 1 F B S HIHLPS2.25K-4___
4.5K 2 F B S HIHLPS4.5K-4___
11.25K 5 F B S HIHLPS11.25K-4___
22.5K 10 F B S HIHLPS22.5K-4___
Die Lastpunkte können als System bestellt werden, anstatt einzelne Komponenten zu bestellen.
KAPAZITÄT MODELL# 3-PUNKT-SYSTEME
lbs mt Teil #
3,375 1.5 HI3S3375-4__
6,75K 3,1 HI3S6,75K-4__
13,5K 6,1 HI3S13,5K-4__
33,75K 15,3 HI3S33,75K-4__
67,5K 30,6 HI3S67,5K-4__
KAPAZITÄT MODELL# 4-PUNKT-SYSTEME
lbs mt Teil #
4.5K 2.0 HI4S4.5K-4__
9K 4.1 HI4S9K-4__
18K 8.2 HI4S18K-4__
45K 20.4 HI4S45K-4__
90K 40.8 HI4S90K-4__
Spezifikationen Lastsensor: HI SBH04
Maximale Kapazität (Emax) in lbs: 1.125k / 2.25k / 4.5k / 11.25k / 22.5k
Maximale Anzahl von Eichintervallen nmax: 3000
Minimales Wägezellen-Eichintervall vmin: Emax / 11000
Kombinierter Fehler: %RO ± 0,0200
Nicht-Linearität: %RO ± 0,0166
Hysterese: %RO ± 0,0166
Kriechfehler (30 Minuten) / DR: %RO ± 0,0166
Temperatureinfluss auf die minimale Totlastleistung: %RO/10°C ± 0,0127
Temperatureinfluss auf die Empfindlichkeit: %RO/10°C ± 0,0100
Nicht-Wiederholbarkeit: %RO Nicht spezifiziert
Nennausgang (RO): mV/V 2 ± 0,1%
Kalibrierung in mV/V/Ω: Abgestimmt
Nullpunktabgleich: %RO ± 5
Erregerspannung V: 5-15
Eingangswiderstand Ω: 1100 ± 50
Ausgangswiderstand Ω: 1000 ± 2
Isolationswiderstand (100VDC) MΩ: ≥ 5000
Wägezelle Sichere Lastgrenze %Emax: 200
Wägezelle Endlastgrenze %Emax: 300
Wägezelle Sichere Seitenlast %Emax: 100
Kompensierter Temperaturbereich °C: -10 ...+40
Betriebstemperaturbereich °C: -40...+80
Material der Wägezelle Edelstahl: 17-4PH (1.4548)
Versiegelung Vollständig hermetische Versiegelung: Glas-Metall-Header
Schutzart nach EN 60 529: IP68 (bis zu 2m Wassertiefe) / IP69k
Kabellänge: 20 ft
Gefährliche Zertifizierung: IS Klasse 1,2,3 Div 1
Für den Handel zugelassen: NTEP COC 99-057A1
DieHardy-Prozess-Toolboxist eine Reihe von Produktivitätswerkzeugen, die industrielle Wägefunktionen unterstützen. Jedes Tool spart Zeit, erhöht die Genauigkeit, verbessert die Effizienz oder verringert das Risiko bei Prozesswägeanwendungen, einschließlich der elektronischen C2®-Kalibrierung und des Integrated Technician®, um nur einige zu nennen.
Hardy-Wägezellen unterstützen die folgenden Funktionen der Hardy Process Toolbox, wenn sie mit einem Hardy-Instrument und einem Hardy C2®-Kabel gekoppelt sind.
C2® (oder eCAL) Elektronische Kalibrierung
Das HardyC2®(oder eCAL, wie es in China genannt wird) ermöglicht eine schnelle und einfache elektronische Kalibrierung eines Wägesystems, ohne dass schwere Prüfgewichte benötigt werden.
INTEGRATED TECHNICIAN® Bedienerdiagnose
Der HardyINTEGRIERTE TECHNIKER (IT)hilft Ihnen bei der Fehlersuche in Ihrem Wägesystem und bei der Diagnose von Problemen über die Vorderseite des Geräts oder über die SPS. Diese Tests zeigen Systemgewichte, Spannungen und Pass/Fail-Anzeigen an, um ein Problem auf das Gerät, die Verkabelung oder die Sensoren zu beschränken und so die Wartungskosten zu senken.
