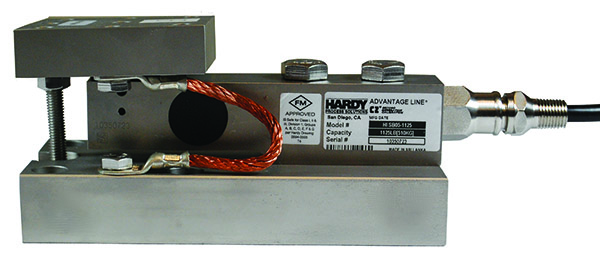

Das gleitende Wägezellensystem der ADVANTAGE® Lite-Serie von Hardy HILPS05 besteht aus mV/V- und mV/V/ohm-angepassten HISB05-Kraftsensoren aus Edelstahl und Halterungen mit Schutzart IP67 und elektronischen C2®-Kalibrierungsmöglichkeiten. Der Wägesensor in Kombination mit der Stoßfänger-, Schieber- und Festmontagekonfiguration bietet eine dauerhafte Arbeitsleistung sowie einen klassenbesten Schutz vor Abhebe- (6,6-15,2 kg) und Seitenkräften und eine klassenbeste Genauigkeit bei Vibrationsinstallationen. Die Stoßfänger-Schieber-Festmontage eignet sich perfekt für Rührbehälter, Vibrationsförderer und windbeladene Tanks. Dieses industrielle Wägezellensystem mit gefährlicher FM-Zulassung liefert eine konsistente Scherstableistung.
SPEZIFIKATIONEN HIHLPS-Halterungen
Lastpunkt mit Edelstahlbeschlägen (-43) oder verzinkten Beschlägen (-45). Versandgewicht ca. 10-35 lbs. für die Halterungen und 4-17 lbs. für jeden Sensor.
Für ein Gefäß mit 3 Beinen wird jeweils 1 feste (F), Stoßfänger (B) und Schieber (S) benötigt.
Für ein Gefäß mit 4 Beinen werden je 1 feste (F), eine Stoßstange (B) und 2 Schieber (S) benötigt.
Die Lastpunkte können als 3- oder 4-Wägezellensystem bestellt werden, anstatt einzelne Komponenten zu bestellen.
lbs mt FIXIERTER STOßSTÄNDER SLIDER Teil-Nr.
1,125 0.5 F B S HILPS05-1125-4__
2,25K 1 F B S HILPS05-2.25K-4___
4,5K 2 F B S HILPS05-4.5K-4___
11.25K 5 F B S HILPS05-11.25K-4___
22.5K 10 F B S HILPS05-22.5K-4___
KAPAZITÄT MODELL# 3-PUNKT-WÄGEZELLENSYSTEME
lbs mt Teil #
3,375 1.5 HI3S05-3375-4__
6,75K 3,1 HI3S05-6,75K-4__
13,5K 6,1 HI3S05-13,5K-4__
33,75K 15,3 HI3S05-33,75K-4__
67,5K 30,6 HI3S05-67,5K-4__
KAPAZITÄT MODELL# 4-PUNKT-WÄGEZELLENSYSTEME
lbs mt Teil #
4.5K 2.0 HI4S05-4.5K-4__
9K 4.1 HI4S05-9K-4__
18K 8.2 HI4S05-18K-4__
45K 20.4 HI4S05-45K-4__
90K 40.8 HI4S05-90K-4__
SPEZIFIKATIONEN HISB05*
Kapazität lbs 1125/2250/4500/11250/22500 lbs
Tragfähigkeit kg 510/1020/2040/5102/10206 kg
Nennleistung (ES) 2±0,002mV/V
Nicht-Linearität <±0,0166 % R.O.*
Hysterese <±0,0166 % v.E.*
Nullpunktabgleich <±5,0 % R.O.*
Kombinierter Fehler <±0,02 % R.O.%*
Kriechen @ 30 Min. <±0,0166 % R.A.*
Temp.-Effekt Ausgang ±0,0127 % r.F./C*
Temp.-Effekt Empfindlichkeit ±0,010 % r.F./C*
Eingangswiderstand 1100±50 Ohm
Ausgangswiderstand 1000 ± 2 Ohm
Isolationswiderstand ≥5000 Mohm
Erregung 5 - 15 vdc
Sichere Lastgrenze 200 % Emax
Höchstlast 300 % Emax
Sichere Seitenlast 50% Emax
Zulassungen NTEP Klasse III, RoHS 3, REACH
Gefährlich FM IS Class I, Div I
Schutzart EN 60 629 IP67
Garantie
Zwei Jahre
* NUR HI SBH05 mit 22,5Llb Kapazität
- Nicht-Linearität ±0,0400% R.O.
- Hysterese ±0,0400% v.E.
- Kombinierter Fehler ±0,0500% v.E.
- Kriechfehler bei 30 Min. ±0,0600% v.E.
- Temp-Effekt Ausgang ±0,0400% v.E./10°C
- Temp-Effekt Empfindlichkeit +0.0200% v.E./10°C
DieHardy-Prozess-Toolboxist eine Reihe von Produktivitätswerkzeugen, die industrielle Wägefunktionen unterstützen. Jedes Tool spart Zeit, erhöht die Genauigkeit, verbessert die Effizienz oder verringert das Risiko bei Prozesswägeanwendungen, einschließlich der elektronischen C2®-Kalibrierung und des Integrated Technician®, um nur einige zu nennen.
Hardy-Wägezellen unterstützen die folgenden Funktionen der Hardy Process Toolbox, wenn sie mit einem Hardy-Instrument und einem Hardy C2®-Kabel gekoppelt sind.
C2® (oder eCAL) Elektronische Kalibrierung
Das HardyC2®(oder eCAL, wie es in China genannt wird) ermöglicht eine schnelle und einfache elektronische Kalibrierung eines Wägesystems, ohne dass schwere Prüfgewichte benötigt werden.
INTEGRATED TECHNICIAN® Bedienerdiagnose
Der HardyINTEGRIERTE TECHNIKER (IT)hilft Ihnen bei der Fehlersuche in Ihrem Wägesystem und bei der Diagnose von Problemen über die Vorderseite des Geräts oder über die SPS. Diese Tests zeigen Systemgewichte, Spannungen und Pass/Fail-Anzeigen an, um ein Problem auf das Gerät, die Verkabelung oder die Sensoren zu beschränken und so die Wartungskosten zu senken.
