Zugkraftsensor und Befestigungsmaterial

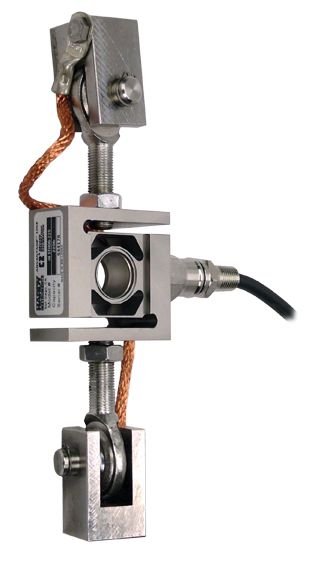

Die Lastpunktbaugruppe der Serie HI LPT von Hardy Solutions wurde entwickelt, um auch bei den anspruchsvollsten Anwendungen genaue Ergebnisse zu liefern. Die Lastpunktbaugruppe wird zum Aufhängen von Behältern und für mechanische Waagenumwandlungen verwendet. Die HI LPT-Baugruppe besteht aus beschichtetem, legiertem Stahl mit Teflon®-Isolierung, die den Lastsensor aus Edelstahl elektrisch von Streuströmen isoliert.
Ein geflochtenes Erdungsband bietet einen alternativen Pfad zur Erde. Der HI LPT-Kraftsensor ist eine Wägezelle vom Typ "S" aus Edelstahl. Die Wägezelle vom Typ "S" ist mit einer wasserfesten Masse versiegelt und wird mit einem Kabel von mindestens 20 (zwanzig) Fuß Länge geliefert. Der HI LPT ist so konstruiert, dass er Winkeleinflüssen widersteht und die Momentenempfindlichkeit reduziert. Die Lastpunktbaugruppe ist standardmäßig mit der C2®-Kalibrierung der zweiten Generation ausgestattet. Mit dieser Funktion kann der Lastpunkt elektronisch kalibriert werden, ohne dass Prüfgewichte verwendet werden müssen.
Das Montagematerial besteht aus beschichteten Stahl-Gabelköpfen mit Nylon-Isolierscheiben, teflonbeschichteten Gelenkköpfen und einem geflochtenen Erdungsband. Die Montagekonfiguration sorgt für die korrekte Ausrichtung der Last und schützt den Lastsensor vor Streuströmen. Die Befestigungselemente der HI LPT-Serie sind aus beschichtetem legiertem Stahl erhältlich.
Erregung (VDC)
- 10 Nennwert, max. 15
Nennausgang (mV/V)
- 3 ± 0.3
Nullpunktabgleich (Max.)
- 1% des Skalenendwertes
Kombinierter Fehler
- 0,03% vom Skalenendwert
Nicht-Wiederholbarkeit
- 0,01% vom Skalenendwert
Kriechen (Max.)
- 0,03% der Last in 20 Minuten Temperaturempfindlichkeit (Max.)
Ausgang
- 0,0008% der Last /EF
Nullpunkt
- 0,0015% der vollen Skala/EF-Widerstand
EXC
- 390 Ohm ± 30 Ohm
SIG
- 350 Ohm ± 3,5 Ohm
Betriebstemperatur
- -65EF bis +200EF oder -54EC bis +93EC
Kompensierte Temperatur
- 0EF bis 150EF oder -18EC bis +65EC
Sichere Überlast
- 150% des Skalenendwertes
Sichere Seitenlast
- 100% des Skalenendwertes
Die Hardy-Prozess-Toolboxist eine Reihe von Produktivitätswerkzeugen, die industrielle Wägefunktionen unterstützen. Jedes Tool spart Zeit, erhöht die Genauigkeit, verbessert die Effizienz oder verringert das Risiko bei Prozesswägeanwendungen, einschließlich WAVERSAVER® zur Beseitigung von Vibrationen, C2® elektronische Kalibrierung und Integrated Technician®, um nur einige zu nennen.
Hardy-Wägezellen unterstützen die folgenden Funktionen der Hardy Process Toolbox, wenn sie mit einem Hardy-Instrument und einem Hardy C2®-Kabel gekoppelt sind.
C2® (oder eCAL) Elektronische Kalibrierung
Das Kernmerkmal von Hardy C2® ( oder eCAL, wie es in China genannt wird) ermöglicht eine schnelle und einfache elektronische Kalibrierung eines Wägesystems, ohne dass schwere Prüfgewichte benötigt werden.
INTEGRATED TECHNICIAN® Bedienerdiagnose
Die Kernfunktion INTEGRATED TECHNICIAN (IT) von Hardy unterstützt Sie bei der Fehlersuche in Ihrem Wägesystem und der Diagnose von Problemen über die Vorderseite des Geräts oder über die SPS. Diese Tests zeigen Systemgewichte, Spannungen und Pass/Fail-Anzeigen an, um ein Problem auf das Gerät, die Verkabelung oder die Sensoren zu beschränken und so die Wartungskosten zu senken.
