Die Einzelpunkt-Wägezellen der Serie Brick von Hardy Process Solutions sind für OEMs, Förderanlagen und Tischwaagen konzipiert, die genaue Messungen unter außermittigen Lastbedingungen benötigen. Sie sind für den Einsatz in industriellen Verpackungs-, Dosier- und Abfüllanwendungen konzipiert. Diese Sensoren verfügen über C2®-Kalibrierungsfunktionen und werden mit einem drei Meter langen Kabel geliefert.

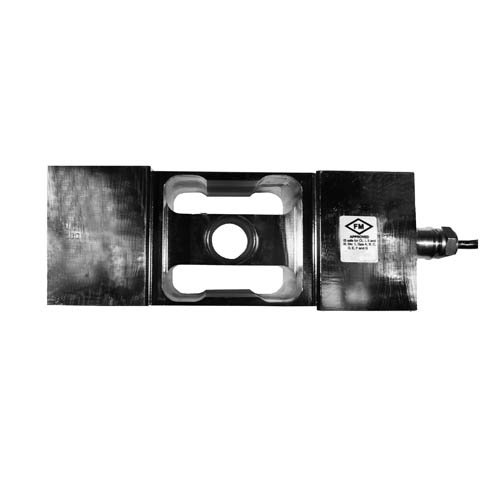

Die HI SPB1 ist eine Einzelpunkt-Wägezelle aus 17-4PH-Edelstahl mit vollständig hermetischer Abdichtung. Sie ist ideal für Tisch- und Bodenwaagen, Förderbandwaagen, Kontrollwaagen, Verpackungsmaschinen und die industrielle Prozesssteuerung. Mit IP68/IP69K ist die HI SPB1 perfekt für den Einsatz in rauen Industrieumgebungen geeignet. Mit einem breiten Spektrum an Tragfähigkeiten von 50 kg (110 lb) bis 1.000 kg (2,2 kg) ist sie äußerst stoßfest und verfügt über einen integrierten Montageabstandhalter. Er unterstützt eine maximale Plattformgröße von bis zu 1000 x 1000 mm.
|
SPEZIFIKATIONEN |
HI SPB1 |
|
Fassungsvermögen lbs |
110/220/550/1102/2205 |
|
Fassungsvermögen kg |
50/100/250/500/1000 kg |
|
Nennleistung (ES) |
2mV/V±5% |
|
Max # Verifizierung Int. |
3000 |
|
Min Verifizierung Int. |
Emax/12500 |
|
Nicht-Linearität |
<±0,0166 % R.F. |
|
Hysterese |
<±0,0166 % R.F. |
|
Nullabgleich |
<±5,0 % R.F. |
|
Kombinierter Fehler |
<±0,02 % V.E. |
|
Kriechen @ 30 Min. |
<±0,0166 % R.F. |
|
Temp-Effekt Ausgang |
<±0,0112 % R.O./C |
|
Temp-Effekt-Empfindlichkeit |
<±0,010 % R.O./C |
|
Eingangswiderstand ohm |
1100 ±50 |
|
Ausgangswiderstand ohm |
960 ± 50 |
|
Isolationswiderstand |
≥5000 Mohm |
|
Erregung |
5 - 15 vdc |
|
Sichere Lastgrenze |
200 % Emax |
|
Maximale Belastung |
300 % Emax |
|
Sichere Seitenlast |
100 % Emax |
|
Werkstoff |
SS 17-4PH (1.4548) |
|
Abdichtung |
Hermetisch abgedichtet |
|
IP-Schutzart |
IP68/IP69K |
|
Gefährlich |
FM IS Klasse 1, Div 1 |
|
Garantie |
Zwei Jahre |
Die Hardy-Prozess-Toolboxist eine Reihe von Produktivitätswerkzeugen, die industrielle Wägefunktionen unterstützen. Jedes Tool spart Zeit, erhöht die Genauigkeit, verbessert die Effizienz oder verringert das Risiko bei Prozesswägeanwendungen, einschließlich der elektronischen C2®-Kalibrierung und des Integrated Technician®, um nur einige zu nennen.
Hardy-Wägezellen unterstützen die folgenden Funktionen der Hardy Process Toolbox, wenn sie mit einem Hardy-Instrument und einem Hardy C2®-Kabel gekoppelt sind.
C2® (oder eCAL) Elektronische Kalibrierung
Das Hardy C2®(oder eCAL, wie es in China genannt wird) ermöglicht eine schnelle und einfache elektronische Kalibrierung eines Wägesystems, ohne dass schwere Prüfgewichte benötigt werden.
INTEGRATED TECHNICIAN® Bedienerdiagnose
Der Hardy INTEGRIERTE TECHNIKER (IT)hilft Ihnen bei der Fehlersuche in Ihrem Wägesystem und bei der Diagnose von Problemen über die Vorderseite des Geräts oder über die SPS. Diese Tests zeigen Systemgewichte, Spannungen und Pass/Fail-Anzeigen an, um ein Problem auf das Gerät, die Verkabelung oder die Sensoren zu beschränken und so die Wartungskosten zu senken.
